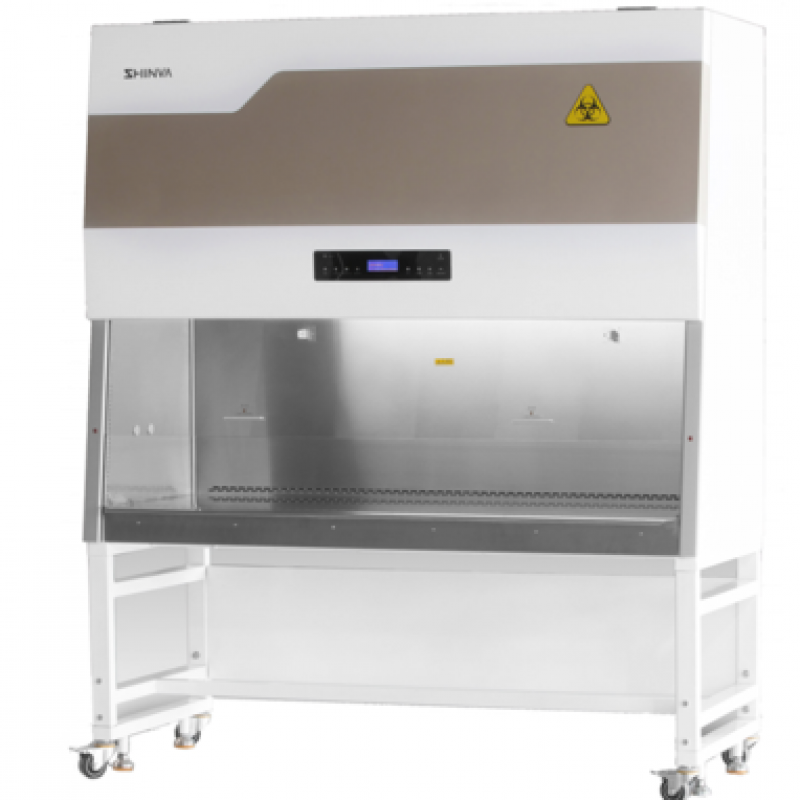

A2系列生物安全柜
  • A2系列生物安全柜

一 产品简介

1.1 主要用途和适用范围

见产品图片右侧

1.2 使用环境条件、工作条件和运输条件

使用环境条件:

(1)环境温度:-20℃~42℃。

(2)相对湿度:≤90%。

(3)大气压力范围:70KPa~106KPa。

(4)电源:电压:AC 220V,频率:50Hz。

工作条件:

(1)产品应在室内使用,并置于相对洁净和无震源处。

(2)产品放置周围应留有一定的空间。建议顶部应与房顶至少留有30厘米的排风空间。

(3)在安全柜附近,尤其是正面不得有≥0.5m/s的气流.(须避免在人员进出多的场所、门的通风口附近使用)。

运输条件:安全柜采用木箱包装,适用于一般交通工具运输。运输、储存过程中应严格按照包装、储运图示标志进行,严禁碰撞、横倒、防止雨、雪侵袭,以免造成损坏、锈蚀。

二 结构特征

生物安全柜由柜体,前窗操作口、支撑脚及脚轮、电机、集液槽、照明灯、紫外灯、报警和联锁系统组成。

三 工作原理

生物安全柜是一种垂直单向流型局部空气净化设备。空气经预过滤器过滤后,在风机的作用下进入静压箱,经高效过滤器过滤后进入操作区。操作区左右及后部腔体均为负压风道,使工作区与外部环境形成气幕及柜体双层隔离,从而形成高洁净的工作环境。同时工作区被负压包围,保证样品不发生泄漏。

四 技术特性

4.1 主要性能

1、气流模式:70%循环,30%外排

2、洁净等级:不低于或优于ISO 14644.1标准5级(美联邦209 E标准100级)

3、生物安全性:(1).人员安全性:撞击式采样器的菌落数≤10CFU/次,狭缝式采样器的菌落数≤5CFU/次(2).产品安全性:菌落数≤5CFU/次(3).交叉污染安全性:菌落数≤2CFU/次

4、紫外灯波长254nm,辐照强度≥400μw/m2

5、振动:10Hz和10kHz之间的净振动振幅≤5μm

6、气密性:安全柜加压到500Pa,保持30min后气压不低于450Pa

7、柜体和支架分体式结构,便于安装。柜体部分采用1.5mm厚的冷轧钢板,结构强度高,柜体表面静电喷涂。

8、符合人体工程学原理的7°倾斜角设计,降低使用者的工作疲劳。

★9、标配通体式搁手架,降低使用者的工作疲劳。

10、工作区均采用标准304不锈钢材质,强度高、耐腐蚀。左右后三面为一体圆弧成型,无死角。工作台面采用托盘式结构,易于清洗。

11、可视前窗采用厚度6mm的钢化防紫外线玻璃,无反光、防爆、防紫外线。

★12、选用德国EBM原装进口风机,容量大,能有效延长高效过滤器使用寿命,运行稳定,噪音低。

13、配备安全防溅插座和排水阀。

14、垂直层流负压、气幕式隔离设计,完全杜绝玻璃前窗缝隙可能存在的泄漏,有效保证操作人员安全。

15、控制系统采用液晶屏幕显示,流入气流、下降气流、运行状态、高效寿命等参数均为实时数字式显示。

16、消毒定时功能及消毒完成自动关机功能,操作人员工作完成后即可离开,不必等待消毒过程完成后手动关机。

17、风速自动调节功能:微处理系统根据在线检测的风速反馈,按照程序自动调节风机的输出,使风速稳定的维持在标称值,有效的防止高效过滤器堵塞导致的风速变化,可靠的保护操作人员安全的同时也增加了过滤器使用寿命。

18、完备的报警及联锁系统,增强安全性,防止误操作。

紫外线防误触:只有在荧光灯、风机和玻璃前窗全部关闭的情况下,紫外灯才能开启。

风机智能控制:关闭前窗玻璃,风机自动停止,防止风机空运转。

关闭前窗提示:前窗非关闭状态时无法关机,并提示“请先关闭前窗”, 防止未关前窗使实验微生物泄漏。

前窗限位报警:前窗高度超过安全高度报警,防止实验室微生物泄漏。

气流波动报警:气流波动超过20%报警,保证气流可靠。

4.2 主要参数

订货号参数BSC1000-Ⅱ-A2BSC1300-Ⅱ-A2BSC1600-Ⅱ-A2
工作区尺寸(宽×深×高)1000×625×640mm1300×625×640mm1600×625×640mm
外形尺寸(宽×深×高)1100×830×2200mm1400×830×2200mm1700×830×2200mm
下降风速0.37m/s0.37m/s0.34m/s
流入风速≥0.55 m/s≥0.55 m/s≥0.55 m/s
噪音≤62dB (A)≤63dB (A)≤65dB (A)
振动/半峰值≤5μm≤5μm≤5μm
照度≥800Lx≥800Lx≥800Lx
电源AC单相 220V/50HzAC单相 220V/50HzAC单相 220V/50Hz
最大功率1800W1800W1800W
荧光灯30W×236W×236W×2
紫外线灯30W×130W×130W×1
净重200kg250kg300kg

五特点与优势

1、安全方面:静压箱模块负压零泄露设计,能保证在风机运转的情况下,可能出现的任何故障均不能对操作人员造成生物危害。

2、质量方面:新华医疗器械股份有限公司通过了ISO9001质量体系认证/ISO13485专属医疗器械质量认证体系。是中国医疗器械行业协会会长单位;国家火炬计划重点高新技术企业;国家级企业技术中心;”AAAA”级标准化良好行为企业;全国CAD应用工程示范企业。

选用德国EBM原装进口风机,运行稳定,噪音低;选用的所有零部件均至少有一项权威认证,如CCC,CQC,CE等认证。

3、显示方面:控制系统采用大屏幕液晶显示,流入气流、下降气流、累计工作时间、温度、日期、时间等参数均为实时数字式显示,同时设备运行状态在屏幕左下角动态显示。显示直观,操作方便。

4、性能方面:具备紫外线防误触、风机智能控制、关闭前窗提示、前窗限位报警、气流波动报警等各项完备的功能;

5、寿命方面:具有风速自动调节功能:微处理系统根据在线检测的风速反馈,按照程序自动调节风机的输出,使风速稳定的维持在标称值,有效的防止高效过滤器覆盖灰尘或其它原因而导致的风速变化,可靠的保护操作人员安全的同时也增加了过滤器使用寿命。
